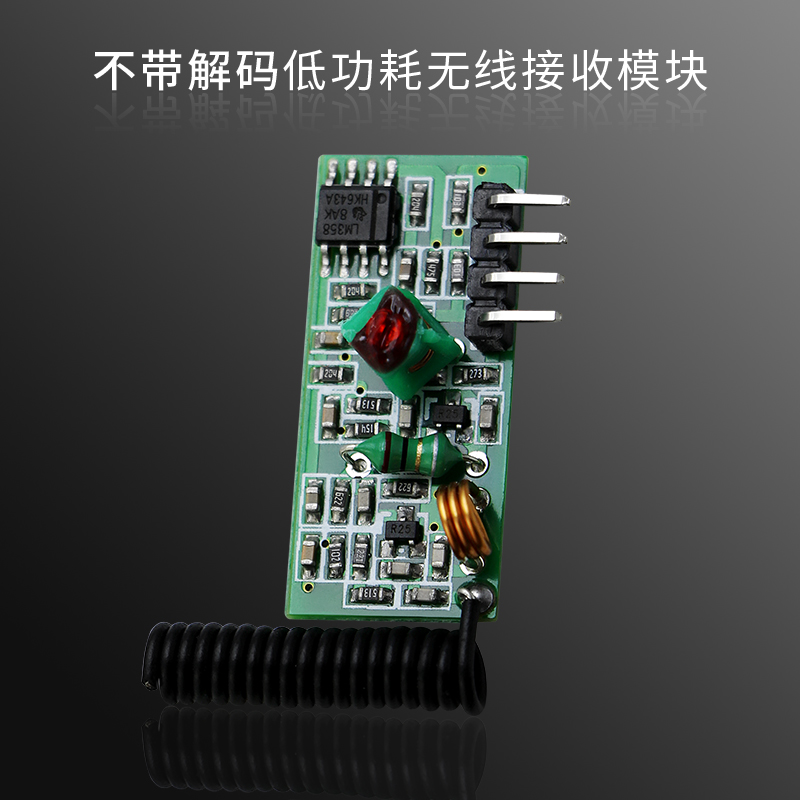

技术参数
1、工作电压：DC3V

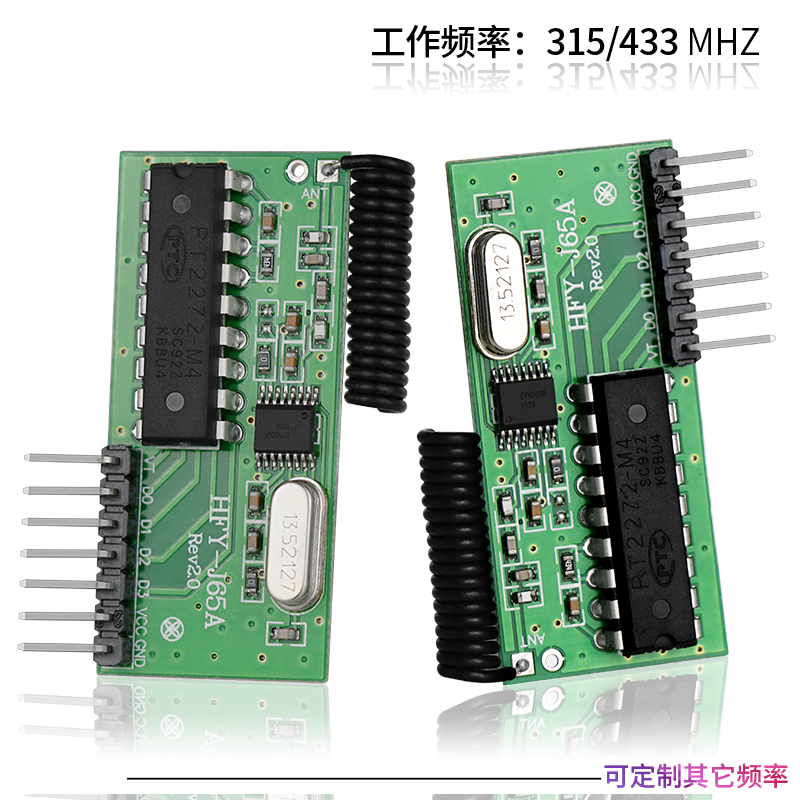

2、工作频率：315MHZ\433MHZ
3、工作电流：800UA
4、接收灵敏度：-90dBM
5、调制方式：调幅（OOK）
6、工作温度：-10℃~+70℃

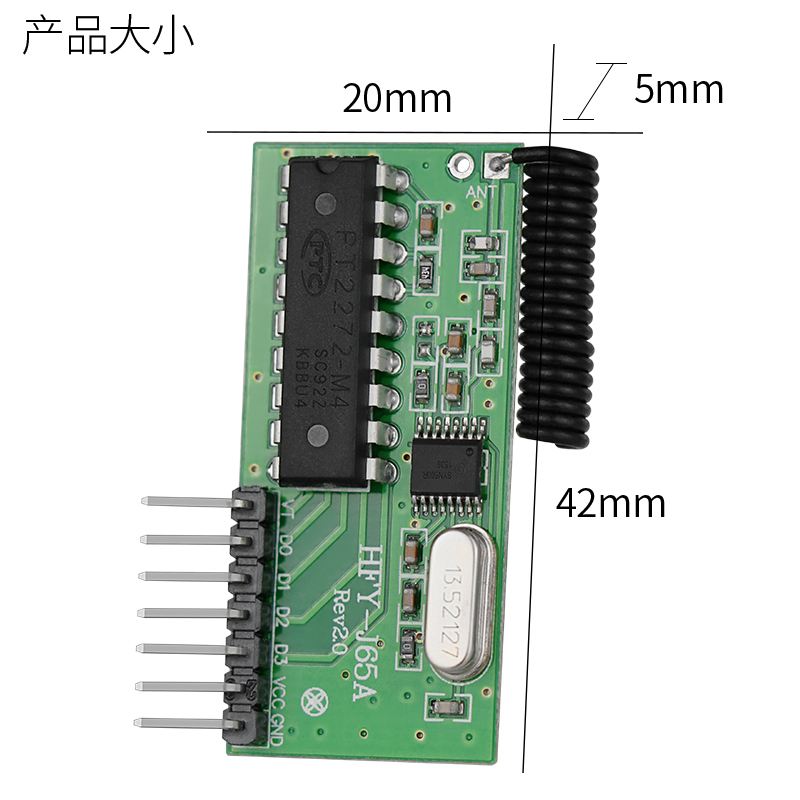

7、产品尺寸：28*16*7MM

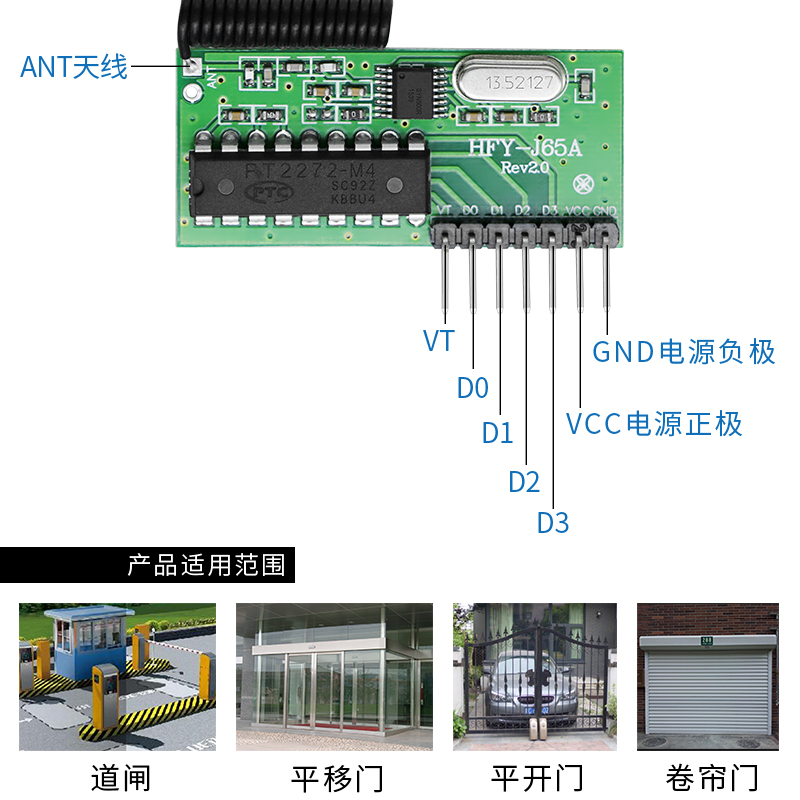

脚位说明
|
脚位
|
名称
|
功能定义
|
|
1
|
ANT
|
接天线端
|
|
2
|
VCC
|
电源正极
|
|
3
|
RXD
|
TTL脉冲输出
|
|
4
|
RXD
|
TTL脉冲输出
|
|
5
|
GND
|
电源负极
|
注意事项
1、VCC电压要与模块工作电压一致，且要做好电源滤波。
2、天线对模块的接收效果影响很大，建议接1/4波长的天线，一般采用50欧姆单芯导线，天线长度315MHZ约为23CM ，433MHZ约为17CM。
3、使用时接收频率、解码方式及振荡电阻应与发射匹配。
4、应用场合：无线遥控、遥控玩具、电动门控制、防盗报警等。
